Abgerundete Ecken wirken sauber.
Sie reduzieren Abplatzer.
Sie vermeiden scharfe Kanten.
Viele Druckdaten scheitern trotzdem an einem Detail.
Der Radius ist unklar, falsch bemaßt oder technisch nicht sauber angelegt. Dann stimmt der Zuschnitt nicht. Oder der Radius wird anders produziert als geplant.
In diesem Beitrag lernst du, wie du Radien eindeutig angibst.
Du lernst, welche Werte in der Praxis funktionieren.
Du lernst, wie du die Kontur anlegst.
Du lernst, welche Fehler immer wieder passieren.
- Warum abgerundete Ecken im Druck wichtig sind
- Was ein Radius ist, kurz und verständlich
- Welche Radien in der Praxis üblich sind
- So bemaßt du Radien eindeutig
- Außenradius und Innenradius
- Radien korrekt in Druckdaten anlegen
- Konturlinie für den Zuschnitt
- Beschnitt und Sicherheitsabstand
- Material und Produktion
- Checkliste vor dem Export
- FAQ
Warum abgerundete Ecken im Druck wichtig sind
Abgerundete Ecken haben mehrere Vorteile. Sie wirken ruhiger. Sie fühlen sich angenehmer an. Sie reduzieren Beschädigungen beim Handling. Besonders bei Aufklebern, Schildern und Karten fällt das sofort auf.
Spitze Ecken sind empfindlich. Sie knicken. Sie lösen sich. Runde Ecken halten länger und sehen hochwertiger aus.
Der Radius ist dabei kein Deko Element. Er ist eine technische Vorgabe. Ohne klare Angabe entscheidet die Produktion selbst.
Was ein Radius ist, kurz und verständlich
Der Radius beschreibt die Rundung einer Ecke. Technisch ist es ein Kreisbogen. Der Radius ist der Abstand vom Mittelpunkt dieses Kreisbogens zur Rundung.
Je größer der Radius, desto runder wirkt die Ecke. Ein Radius von 2 mm ist dezent. Ein Radius von 6 mm ist deutlich sichtbar.

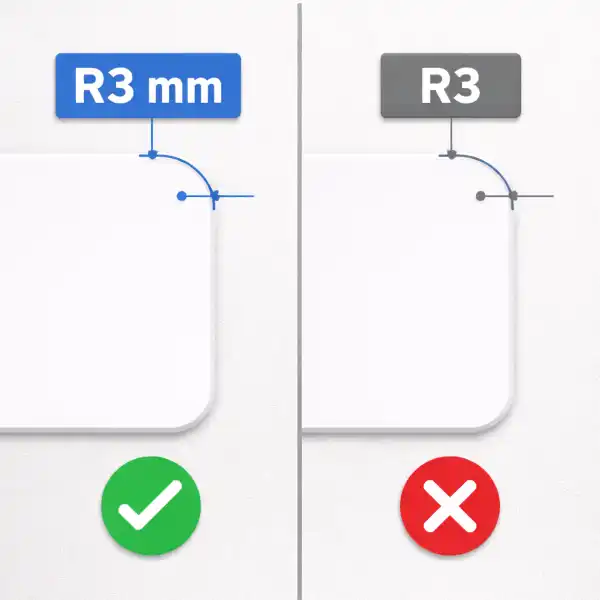

Wichtig ist die Schreibweise. Du gibst Radien immer mit Einheit an. Zum Beispiel Radius 3 mm oder R3 mm.
Welche Radien in der Praxis üblich sind
In der Werbetechnik haben sich feste Werte bewährt. Sie sind gut produzierbar und optisch ausgewogen.
- R2 mm für dezente Abrundungen.
- R3 mm als robuster Standardwert.
- R5 mm für sichtbar runde Ecken.
- R6 mm oder größer für stark gerundete Formen.
Je dicker das Material, desto größer sollte der Radius sein. Sehr kleine Radien wirken bei dicken Platten unsauber.
So bemaßt du Radien eindeutig
Unklare Angaben führen zu Fehlern. Nutze immer eine klare Beschreibung.
Regel 1. Einheit immer angeben
Schreibe nicht nur eine Zahl. Schreibe Radius 3 mm.
Regel 2. Alle Ecken gleich oder unterschiedlich
Wenn alle vier Ecken gleich sind, schreibe das explizit dazu.
Regel 3. Unterschiedliche Ecken einzeln benennen
- Oben links Radius 6 mm
- Oben rechts Radius 6 mm
- Unten links Radius 3 mm
- Unten rechts Radius 3 mm
Außenradius und Innenradius
Außenradien liegen an der Außenkante des Produkts. Innenradien entstehen bei Ausschnitten oder Löchern.
Innenradien müssen oft größer sein als Außenradien. Werkzeuge kommen dort schwerer hin. Zu kleine Innenradien werden automatisch angepasst.
Radien korrekt in Druckdaten anlegen
Radien müssen als Vektor vorliegen. Pixelgrafiken definieren keine saubere Schnittkante.
Nutze die Funktion für abgerundete Ecken in deiner Layoutsoftware. So entstehen echte Kreisradien.
Vermeide optische Tricks wie Masken oder Effekte. Sie sehen rund aus, sind aber keine Schnittkontur.
Konturlinie für den Zuschnitt
Für Konturschnitt braucht die Produktion eine klare Linie.
- Geschlossener Vektorpfad.
- Keine doppelten Linien.
- Keine offenen Enden.
- Eigene Ebene für die Kontur.
Die Kontur ist technisch. Sie gehört nicht zum Design.
Wenn du Motive wechselst und sauber präsentierst, helfen stabile Systeme:
Beschnitt und Sicherheitsabstand
Beschnitt ist Pflicht. Besonders bei runden Ecken.
Der Hintergrund muss über die Endkontur hinauslaufen. Wichtige Inhalte brauchen Abstand zur Rundung.
- Text nicht in die Ecke setzen.
- Logos mit Abstand platzieren.
- Sicherheitsabstand größer wählen als bei eckigen Formen.
Material und Produktion
Der Radius hängt vom Material ab.
- Dicke Platten brauchen größere Radien.
- Folien profitieren von Abrundungen.
- Etiketten auf Rolle haben oft feste Standardradien.
Wenn du unsicher bist, wähle einen gut produzierbaren Wert wie 3 mm.
Checkliste vor dem Export
- Radius in mm definiert.
- Alle Ecken eindeutig beschrieben.
- Kontur als sauberer Vektorpfad.
- Beschnitt vorhanden.
- Sicherheitsabstand eingehalten.
- Export als druckfähiges PDF.
Für den Einsatz deiner Drucke im Alltag findest du passende Präsentationslösungen hier:
FAQ
Welcher Radius ist ein guter Standard
R3 mm ist für viele Anwendungen ein sicherer Wert.
Muss der Radius als Vektor angelegt sein
Ja. Nur Vektoren definieren eine saubere Schnittkante.
Reicht eine optisch runde Ecke
Nein. Für die Produktion zählt nur die Kontur.
Warum werden kleine Radien angepasst
Weil Werkzeuge technische Grenzen haben.
Was passiert ohne klare Angabe
Die Produktion nutzt einen Standardwert.
Gilt das auch für Aufkleber
Ja. Gerade dort sind Radien entscheidend.
Wo sollte ich wichtige Inhalte platzieren
Mit Abstand zur Rundung.
